Detektor nelineárních přechodů Lornet 0836

Vlastnosti

• Profesionální vysoce citlivý detektor nelineárních přechodů
• Unikátní použití dvou frekvenčních rozsahů detekčního signálu (UHF, SHF)
• Spolehlivá detekce všech polovodičových prvků
• Vysoce selektivní detekční schopnost až na vzdálenost 10 m
• Vyhledávání veškerých typů aktivních i pasivních odposlechových zařízení

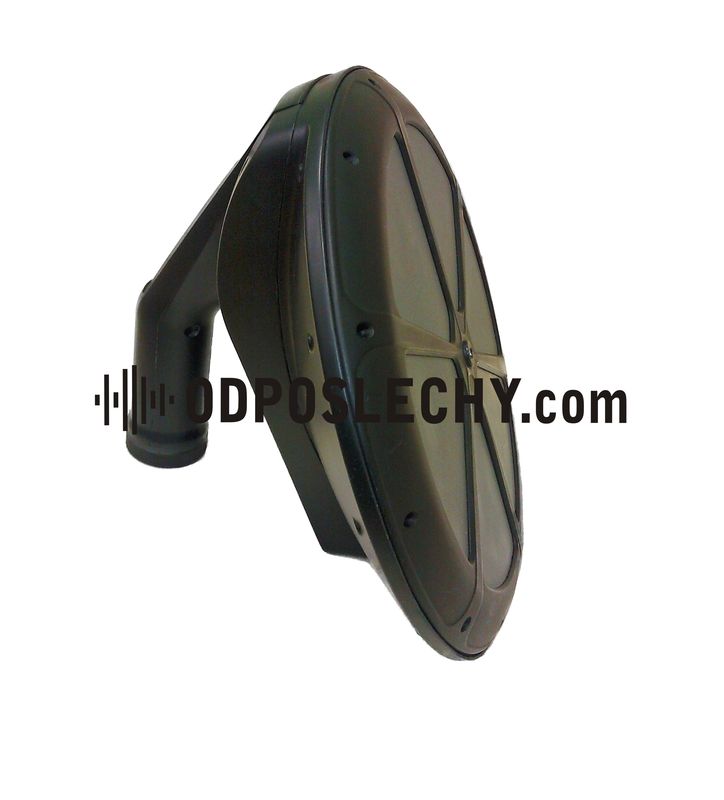

• Vysoce směrová parabolická anténa
• Automatické nebo manuální řízení výstupního výkonu detekčního signálu
• Pulsní a spojitý režim vysílání detekčního signálu
• Vysoký výkon pracovního signálu 18 W/25 W
• Možnost použít bezdrátová audio sluchátka k akustické kontrole
• Použití nejnovějších technologií a materiálů
• Ergonomický design

Popis

Detektory nelineárních přechodů Lornet jsou určeny pro odhalování a lokalizaci elektronických zařízení obsahujících jakékoliv polovodičové prvky a to jak v aktivním, tak v pasivním stavu.

Princip fungování

Detektor nelineárních přechodů známý také jako detektor polovodičových prvků je určený k detekci zařízení, která obsahují jakékoliv polovodičové součástky, jako jsou diody, fotodiody, tranzistory, integrované obvody apod. To v současné době zahrnuje prakticky veškerou elektroniku. Detektory nelineárních přechodů se používají k detekci veškerých typů odposlechových prostředků, různých miniaturních a skrytých elektronických zařízení, stejně jako například k detekci dálkových ovládání jednotek improvizovaných výbušných zařízení.

Funkce detektoru nelineárních přechodů spočívá ve vysílání spojitého nebo pulsního detekčního vysokofrekvenčního signálu (harmonický signál sinusového napětí s definovanou frekvencí) a následně v analýze zpětně vyzářeného elektromagnetického vlnění. Pokud prověřovaný objekt obsahuje polovodičové součástky, jsou na PN přechodech (nelineární přechody) těchto součástek, generovány vyšší harmonické frekvence. Tyto vyšší harmonické frekvence jsou násobky základní frekvence vyslaného signálu a jsou vyzařovány volně do okolí. V praxi se využívá detekce druhé a třetí vyšší harmonické frekvence.

Polovodičové prvky umělého původu mají vyšší úroveň druhé harmonické složky, zatímco polovodičové prvky přírodního původu (např. oxidické vrstvy) mají vyšší úroveň třetí harmonické složky.

Detektor je schopný automaticky určit a nastavit nejlepší kmitočtový kanál pro příjem bez šumu a zkreslení a poskytuje tak bezchybný provoz i v hustém elektromagnetickém prostředí. Algoritmus pro nastavení optimální frekvence automaticky zvolí frekvenci detekčního signálu tak, aby hladina šumu na frekvenci druhé harmonické složky přijatého signálu byla minimální, zatímco digitální zpracování demodulovaného signálu zajišťuje maximální úroveň citlivosti.

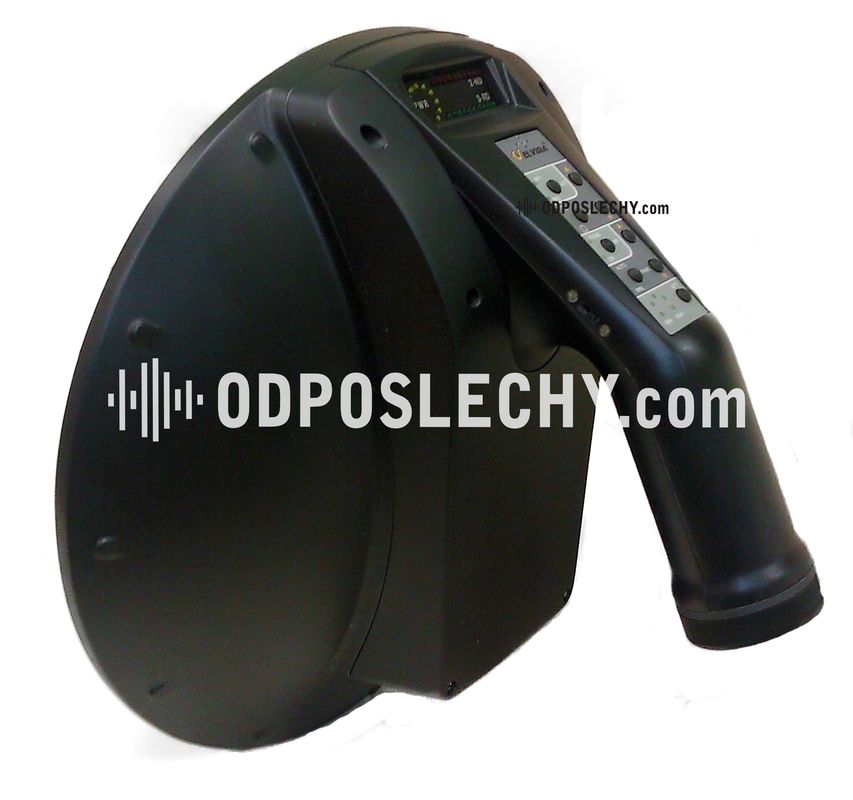

Detektor Lornet 0836

Unikátní detektor nelineárních přechodů Lornet 0836 je výjimečným nástrojem pro rychlou a spolehlivou lokalizaci elektronických zařízení v prostorách s vysokou hustotou elektronických zařízení. Jedná se o velmi efektivní řešení identifikace miniaturních elektronických přístrojů a to i na větší vzdálenosti. To může být důležité, pokud se jedná o zařízení, která není možné, například z bezpečnostních důvodů, analyzovat z bezprostřední blízkosti.

Lornet 0836 je schopen detekovat SIM kartu mobilního telefonu na vzdálenost 60 cm. Dále umožňuje selektivní odladění podezřelého předmětu a jeho detekci na vzdálenost 5 - 10 m.

Díky vysoce přesně určené frekvenci vysílaného detekčního signálu a vysoce směrové parabolické anténě je Lornet 0836 bezkonkurenčním nástrojem pokud jde o rozsah detekce, selektivitu a přesnost lokalizace. K tomu přispívá unikátní použití dvou frekvenčních rozsahů detekčního signálu – UHF a SHF pásmo. Detektor pracuje v pulsním i spojitém režimu detekce.

Použití mikrovlnného (SHF) spektra umožňuje detektoru odhalit dokonce polovodičové prvky skryté v různých typech materiálů.  K odhalení polovodiče stačí drobná štěrbina, neuzemněné stínění nebo odraz od hladkého povrchu.

Velmi úzký vysílací směrový diagram antény a vestavěné laserové označení analyzovaného prostoru umožňuje vysoce selektivní detekci různých polovodičových prvků s vysokou přesností.

Toto zařízení využívá inovativní technologie, nejnovější materiály a má velmi ergonomický design. Je kompaktní, lehké a jeho použití je uživatelsky nenáročné.

Elektromagnetický vliv na obsluhu je udržován na minimální úrovni.

Použití

• Bezpečnostní prohlídky prostor zaměřené proti odposlechovým prostředkům
• Vyhledávání miniaturních skrytých elektronických zařízení
• Detekce rádiových odposlechů, mikro diktafonů, GSM odposlechů, bezdrátových kamer, GPS lokátorů, SIM karet mobilních telefonů
• Lokalizace skrytých vodičů a mikrofonů

Technické parametry

Typ detekčního signálu
pulsní – 300 Hz až 5 kHz
spojitý

Výkon detekčního signálu
Pulsní režim:
UHF 18 W
SHF 25 W
Spojitý režim:
> 6 W

Frekvence detekčního signálu
3580-3620 MHz

Frekvenční rozsah pro příjem
druhá harmonická: 7160-7240 MHz
třetí harmonická: 10740-10860 MHz

Frekvenční rozsah detekce
UHF: 789,5 MHz; 790,5 MHz; 791,5 MHz
SHF: 3581,5 MHz; 3594,5 MHz; 3607,5 MHz

Zisk antény
základní frekvence - UHF: 6 dB
základní frekvence - SHF: 20 dB
druhá + třetí harmonická - UHF: 8 dB
druhá + třetí harmonická – SHF: 24 dB

EIRP (ekvivalentní izotropně vyzářený výkon)
2000 W

Citlivost (na druhé a třetí harmonické)
> -110 dBm

Dynamický rozsah
> 80 dB

Napájení
Nabíjecí akumulátor

Doba provozu
Vestavěná baterie, maximální výkon:
Pulsní režim 2,5 h
Spojitý režim 1,5 h

Rozměry
305 x 305 x 280 cm

Hmotnost
1,4 kg

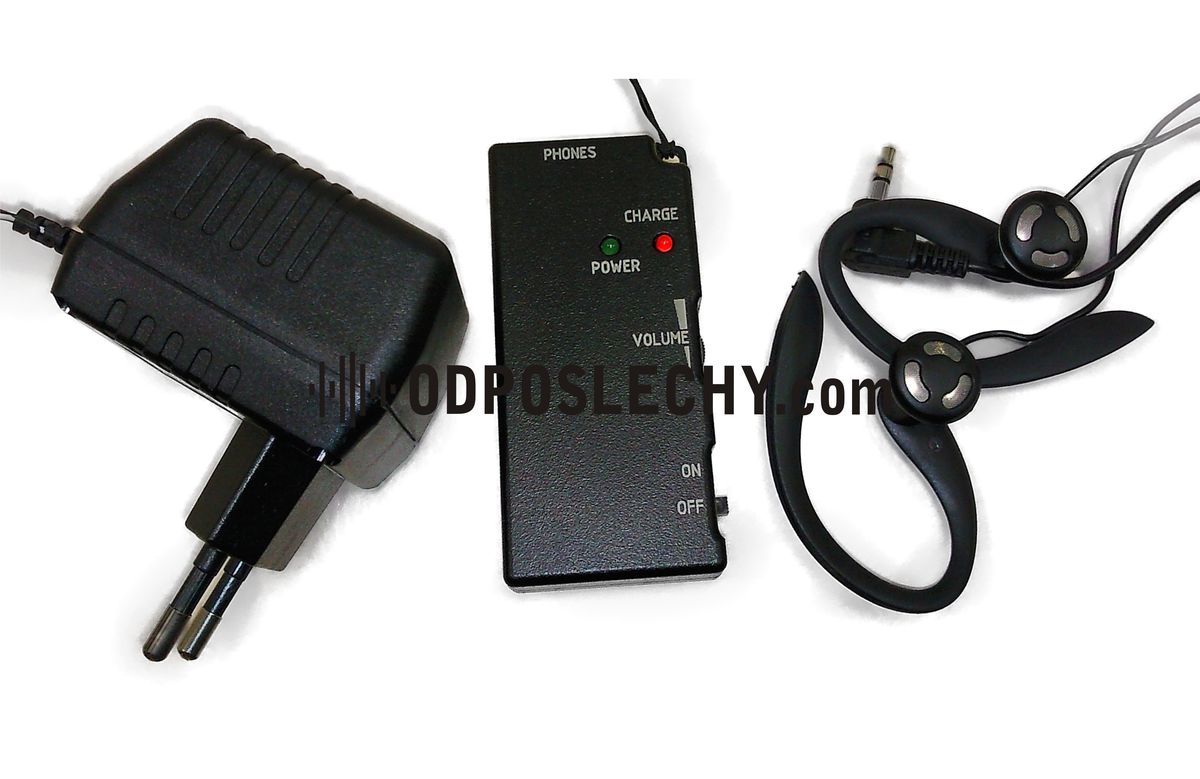

Komplet dodávky
Zařízení Lornet 0836

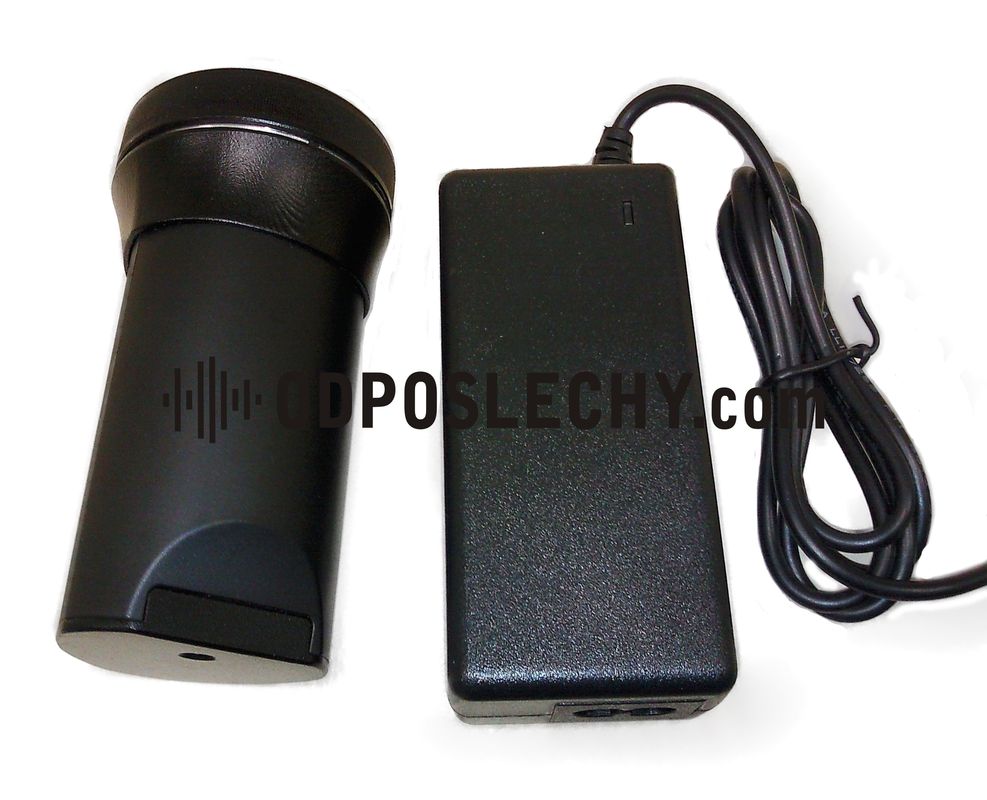

2x akumulátor
Nabíječku pro akumulátor

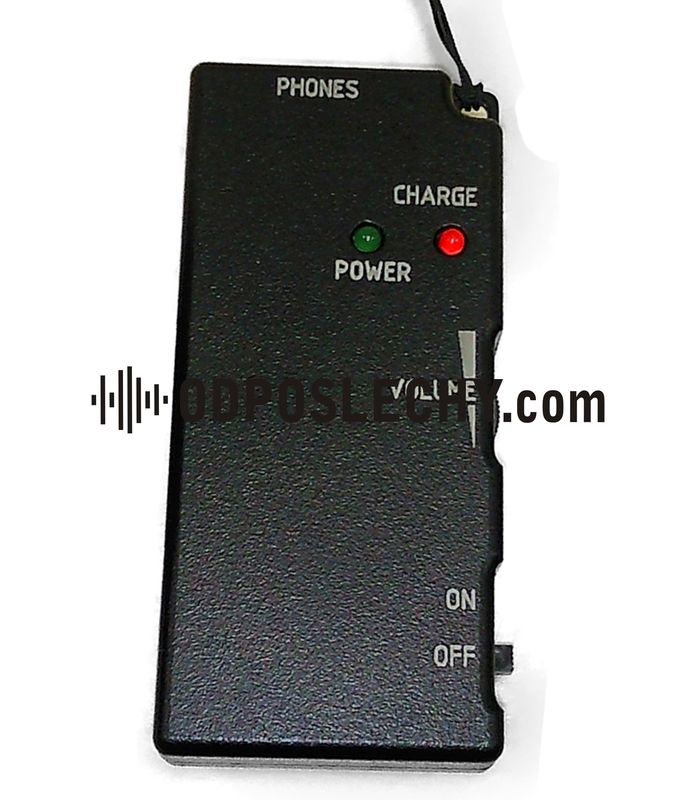

Bezdrátová sluchátka
Manuál

Fotografie
